主要特性與技術指標

· 5 種頻率選件；20 Hz 至 10/20/30/50/120 MHz，可升級

· ±0.08%（±0.045% 典型值）基本阻抗測量精度

· 25 m? 至 40 M? 寬阻抗測量范圍（10% 測量精度范圍）

· 測量參數：|Z|、|Y|、θ、R、X、G、B、L、C、D、Q、復數 Z、復數 Y、Vac、Iac、Vdc、Idc

· 內置直流偏置源：0 V 至 ±40 V，0 A 至 ±100 mA

· 加快測量速度選件（選件 001。僅適用于 10M/20M/30M/50M 選件）

· 10.4 英寸彩色 LCD 觸摸屏可顯示 4 個通道和 4 條跡線

· 數據分析功能：等效電路分析、極限線測試

描述

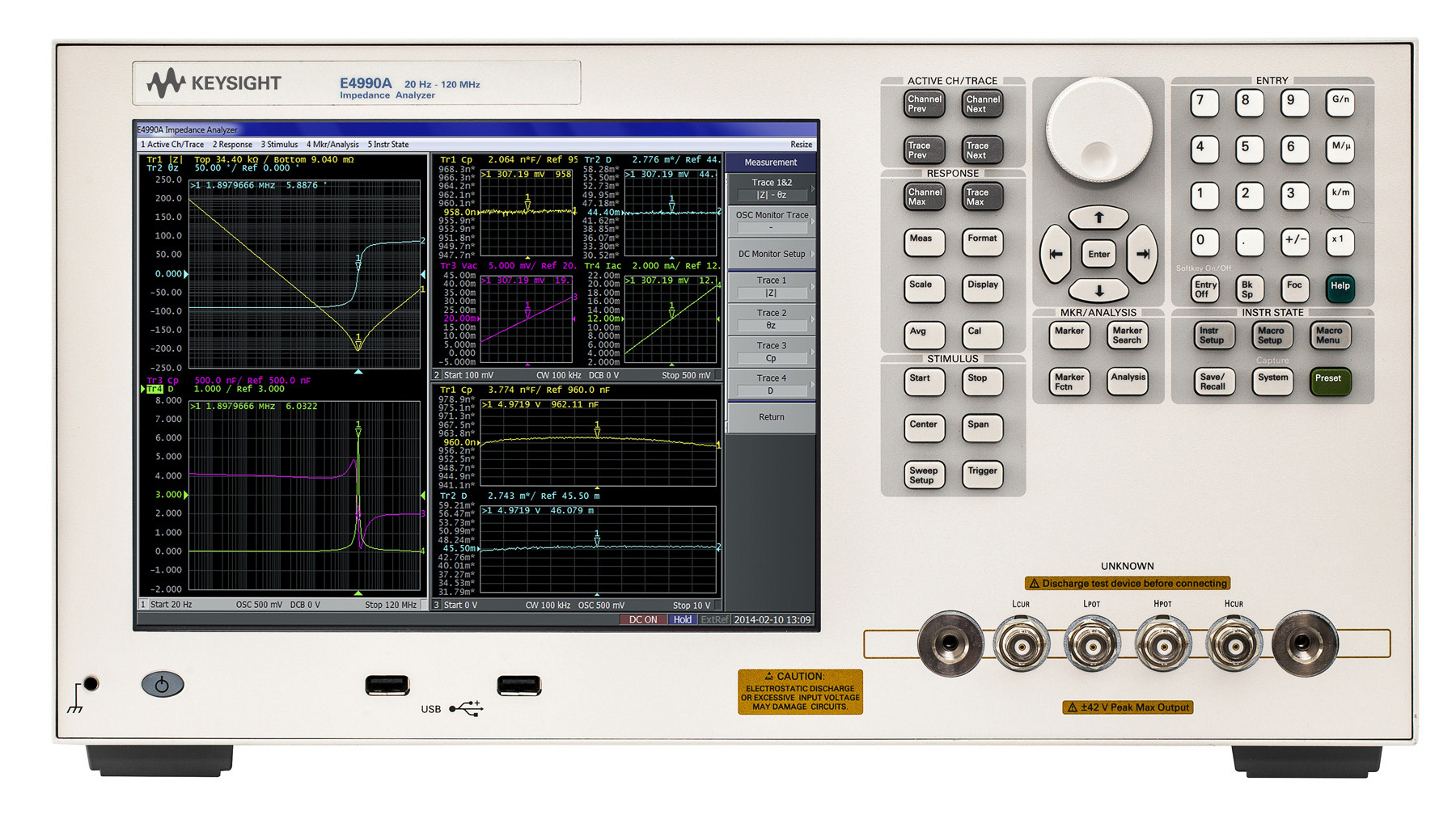

E4990A 阻抗分析儀具有 20 Hz 至 120 MHz 的頻率范圍，可在寬阻抗范圍內提供出色的 0.045%（典型值）基本精度，并且內置 40 V 直流偏置源。等效電路分析功能支持 7 種不同的多參數模型，可幫助您仿真元器件的等效參數值。

5 種頻率選件（20 Hz 至 10/20/30/50/120 MHz）以及頻率升級選件使您可以根據當前的投資額度選購更適合的選件。

使用加快測量速度選件（選件 001），E4990A 低頻型號（10M/20M/30M/50M）現在的速度可以媲美旗艦產品 120 MHz E4990A。它可以讓工程師精確地評測諧振器或電感器等元器件，或者進行精確的質量檢驗（這需要對每一個器件執行多點測量，或者對多個被測器件進行測量），從而降低總體測試成本。
