Vertex簡易操作手冊

發表日期:2024/11/15 瀏覽次數:

使用Vertex前的準備

搭建Vertex的準備清單:

1.VERTEX儀表

2.一臺控制電腦(最好是Windows英文版),或顯示器,鼠標鍵盤(USB接口)。

3.匹配Vertex固件的軟件版本:不一致的話按手冊進行升級,降級動作;或者在思博倫網站下載需要的版本

4.線纜:


a)一根網線;
b)一根電源線;
c)取決于搭建的測試環境要求需要準備Vertex和網絡/終端連接的射頻線纜及轉換頭等



連接顯示器使用

Vertex提供VGA和HDMI接口,再將鍵盤鼠標連接后即可開始使用。


Vertex也可以連接控制電腦
(使用顯示器的用戶可以直接跳到開始使用部分)

如果使用思博倫給Vertex配置的DELL筆記本電腦進行Vertex的控制,則一切都已經配置好,可以直接連接。下面部分手冊用于如果配置一臺新的控制電腦來控制Vertex。

控制電腦通過TCP/IP 連接對儀表進行控制。我們可以通過網線連接Vertex和控制電腦。也可以通過HUB/交換機/路由器等連接VERTEX和控制電腦。


步驟一、設置VERTEX IP和控制電腦處于同一網段的IP地址。

如何確認VERTEX 能與控制PC 建立連接:

1. 從控制PC PING VERTEX 的IP 地址,如能ping 通, 說明通信的物理連接正常。Vertex默認IP地址:192.168.0.161

2. 如果ping 不通相應的VERTEX,檢查網線連接是否正常,HUB 是否上電等。

3. 如果可以PING 通卻不能連接VERTEX,可以關閉Windows的防火墻或檢查該機器是否安裝其他防火墻軟件。另外可以用另一臺電腦試一下。


步驟二、軟件及通信設置:

點擊控制電腦上安裝的VERTEX軟件,啟動時填入正確的VERTEX設備的IP,然后點擊Connect,如果一切正常則軟件會連上VERTEX進入到主界面。


連不上VERTEX的常見問題:

  • 控制電腦IP和VERTEX IP不在一個網段上:檢查IP, Mask, Gateway設置

  • 控制電腦防火墻未關閉;或者控制電腦安裝有端口限制軟件

  • 網線或網口問題




開始使用VERTEX

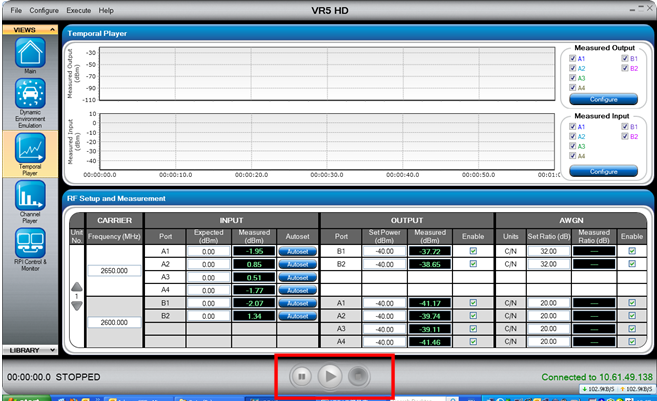

VERTEX的主界面如下圖:




如果需要,更新或安裝密碼

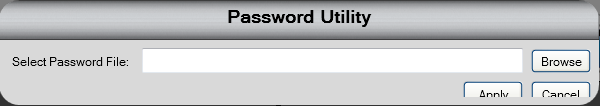

根據第二部分的操作成功連接上VERTEX, 然后點擊菜單Help->Password Utility…



找到密碼文件之后點擊Apply即可。

注意,一般情況下密碼不必安裝。密碼文件購買時已經裝好。

配置IP

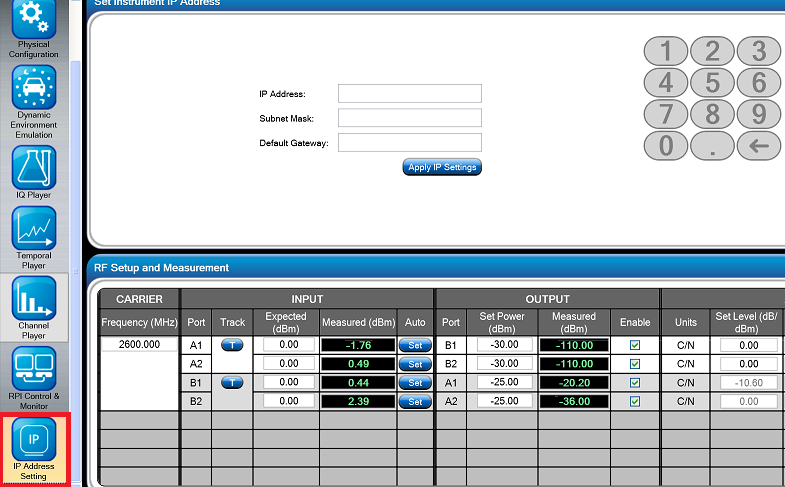

如果需要,可以將Vertex的IP重新定義到需要的網段。如下圖,在Vertex中通過IP Address Setting設置同網段但不同的IP(避免沖突),彼此可以ping通



開始使用:

第一步、選擇連線拓?fù)鋱D

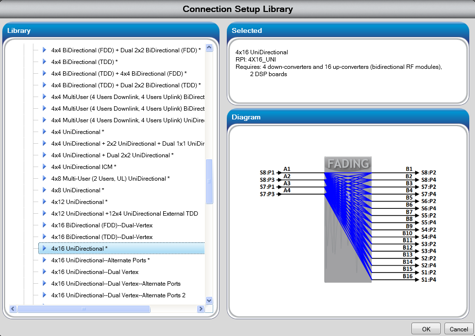

點擊左上角Connection Diagram里的Select按鈕,選擇你需要的進行測試的配置。VERTEX可以支持2x2, 4x4,8x4等等雙向連接,也可以支持2x2, 4x2, 8x8,SISO等單向連接。



第二步、選擇相關性信道模型

標準的相關性信道模型的設定:

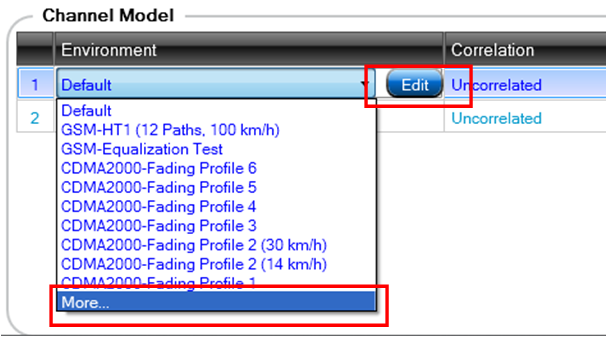

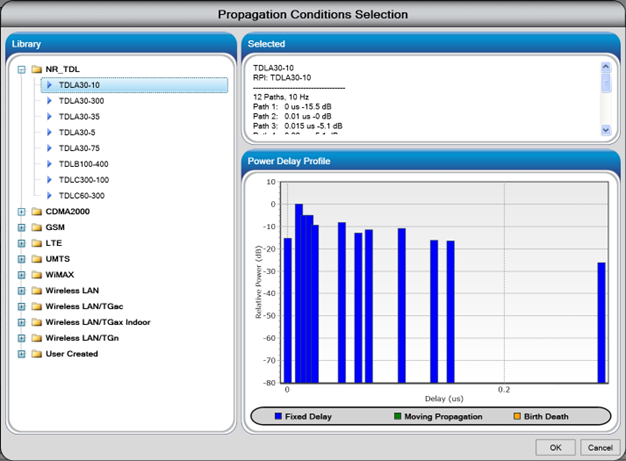

在右邊Channel Model的Environment下拉框往下拉點擊More, 可以選擇在3GPP, 3GPP2, WiMAX Forum, Wifi以及自定義的所有PDP多徑模型;然后下拉Correlation下拉框點擊More可以選擇和第一步中MIMO配置相同的所有相關性模型(Vertex會自動列出相同MIMO配置的相關性矩陣供選擇而不會列出所有支持的相關性矩陣).

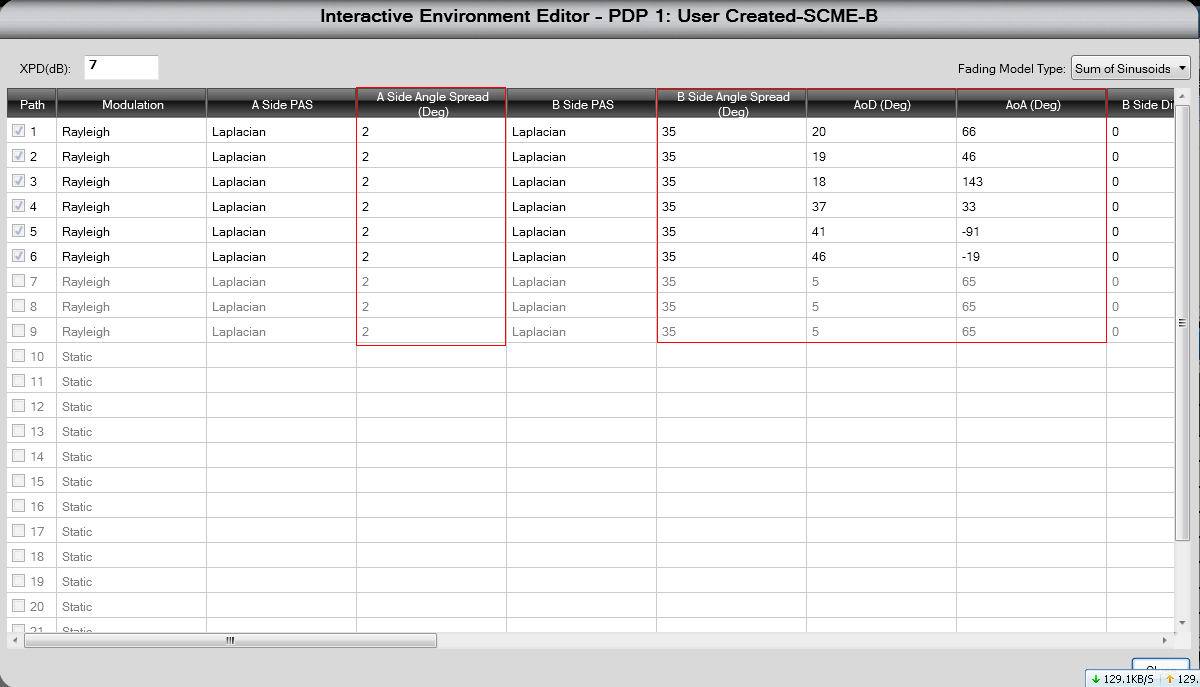

也可以點擊Edit自己編輯修改模型的參數,從而生成新的信道模型。




第三步、設置其他的測試參數

注意:
15dBm:在任何測試中,請確保進入VERTEX的各個RF端口(包括輸入端口和輸出端口)的平均功率<+15dBm,否則可能造成損壞。


中心頻點設置

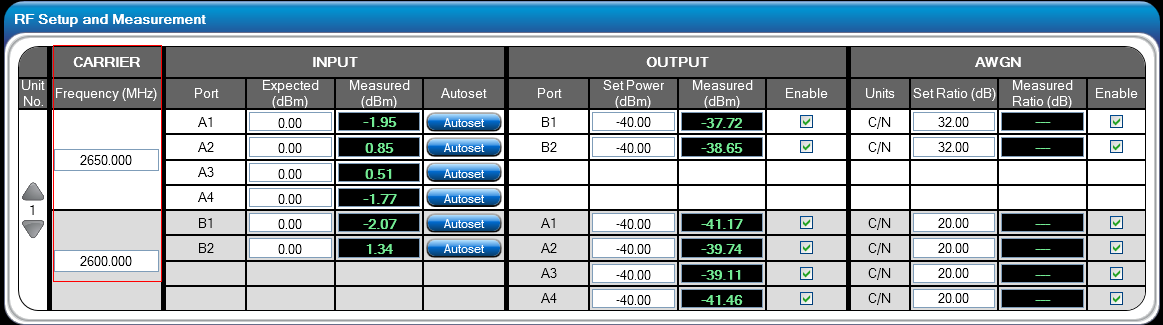

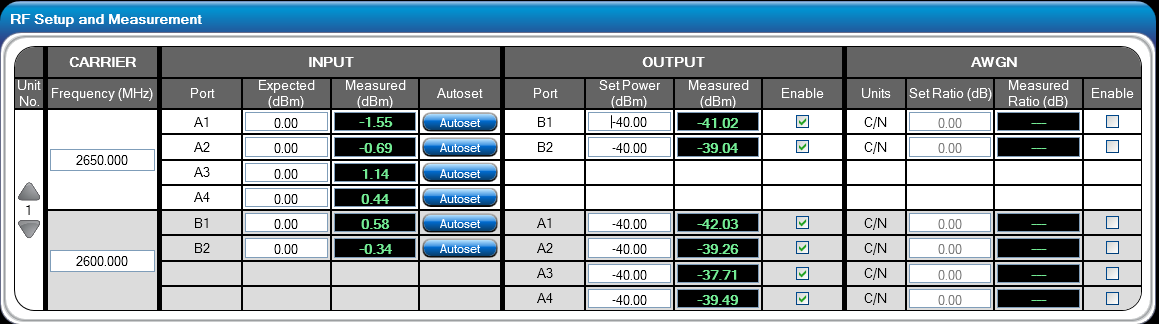

對于FDD技術來說,上下行頻點是不一樣的,可以在下圖中Carrier部分填入上下行不同的中心頻點設置:



輸入功率設置

直接在INPUT中點擊Expected 進行設置即可。輸入功率設置的與真實輸入越接近,輸出功率越準確。


峰均比設置

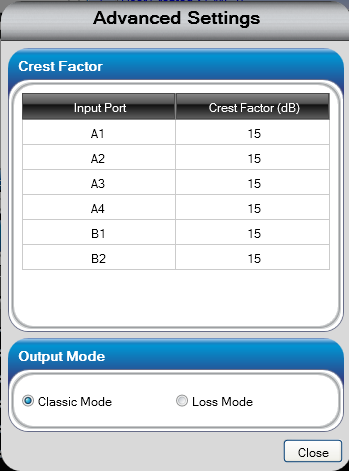

在菜單Configure->Advanced里面可以設置輸入輸出之間是用Loss模式還是用傳統的Set In, Set Out模式,同時也可以設置各個通道允許的最大峰均比。




功率計設置

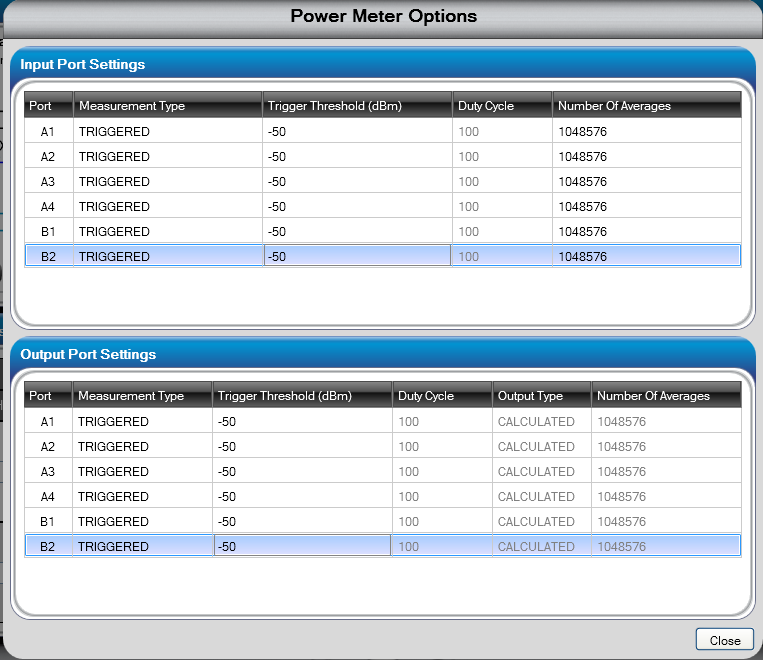

輸入功率計測量:Configure->Power Meter Settings 中設置輸入功率計的工作參數。

對LTE-FDD信號,因?yàn)槭褂眠B續模式測量,功率計在連續時間平均,測量過程與峰均比無關。但TDD測量中,功率計需要在觸發模式工作,受到高峰均比的影響,需要仔細設置測量參數。




輸出功率設置

Set 欄的 Output 功率設置即為輸出功率設置,范圍為-110~-20dBm

在Measured一欄中,Output框中即為實際經衰減后的輸出功率。這可能會與Set欄的Onput不一致。注意:輸出功率的測量值是指有用功率(信號功率), AWGN功率并不包含在測量中。





注意:

VERTEX 的額定輸入功率是-30dBm~+10dBm; 損害功率是 >33dBm; 考慮到信號的峰均比,一般信號都需要在15dBm以下才保證VERTEX不被燒壞。


AWGN設置

點擊菜單Configure->AWGN Settings

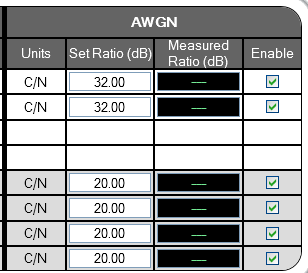

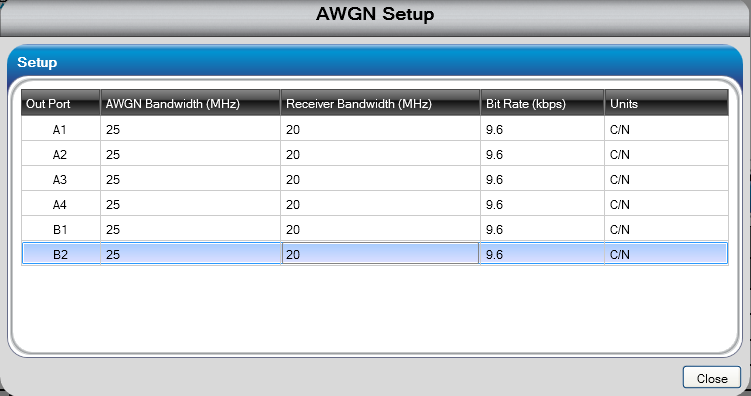

上圖中Bandwidth是設置的關鍵。要盡量設置和信號實際帶寬一致。 如果不一致,可能會帶來誤差。根據接收機帶寬,設定AWGN 帶寬(大于等于接收機帶寬),設定信噪比C/N。

C即為當前設定的該通道輸出功率。AWGN 值(即N)在被設定好后,不會跟隨輸出信號的變化而改變。


然后可以在主界面上(下圖)修改C/N 值,會直接改變AWGN 的值。




界面中各個功率的Set與Measured的區別


輸入功率

在Measured一欄中,Input框中即為實際測量得到的輸入功率。這可能會與Set欄的Input不一致

輸出功率

Measured一欄中,Output框中即為實際經衰減后的輸出功率。這可能會與Set欄的Onput不一致。

注意:輸出功率的測量值是指有用功率(信號功率), AWGN功率并不包含在測量中。

衰減

Measured Output-Input = Set Output-Input

C/N

Measured一欄中,C/N中即為實際的輸出端載噪比,其中C為實際的輸出功率,N為設置的AWGN(亦等于實際的AWGN)。因?yàn)镃可能與Set的Output不一致,這會導致與設置的的C/N不一致。

AWGN 值(即N)在被設定好后,不會跟隨輸出信號的變化而改變


第四步、點擊Play開始信道仿真和測試





使用DEE

DEE(Dynamic Environment Emulation)是一種更為靈活的自定義信道模型的方式。

注意: DEE 需要使用Spirent配置的控制電腦。在使用DEE功能前,請務必關閉控制電腦上的防火墻,以免影響FTP連接。

利用VERTEX 的DEE 功能可進行模擬路測或路測重現。使用DEE,只需點擊控制PC桌面的DEE快捷方式

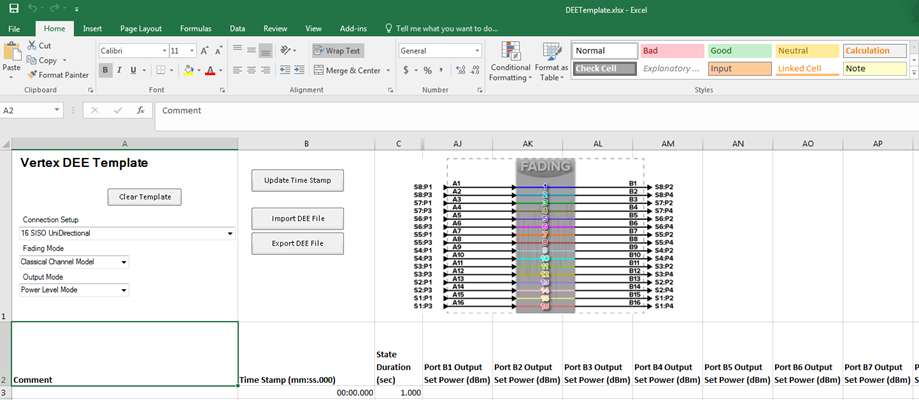

可以打開一個Excel的編輯界面。




在Excel文件中編輯,就可動態的改變所有常用的信道參數,從而構造或重現真實的運動場景:

Excel文件的每一列即為一個狀態,填入每個狀態時長,并在每一列的填入相應的多徑狀態(如功率,C/N,多普勒頻移等)

依此類推,填入多列,即為多個狀態

編輯完成后,點擊Export State File,生成后綴為stb的文件。

然后點擊DEE窗口中Open Emulation File后的Browse,保存好的stb文件

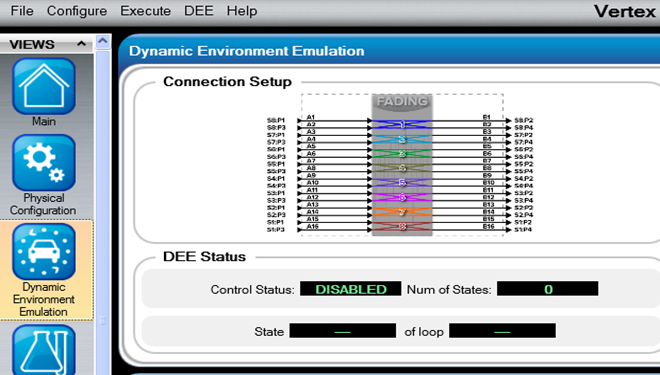

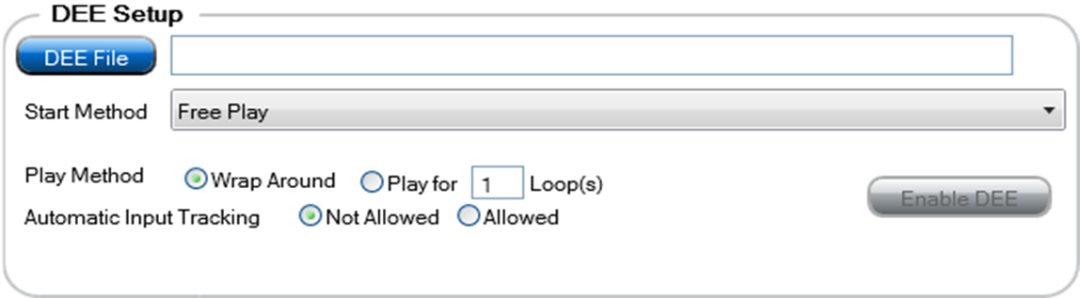

在DEE窗口中選擇Playback Mode(loop或單次), Enable,然后 Play,見下圖:
