邏輯分析儀配置

· 34 通道、350 MHz 狀態、12.5 GHz 計時縮放、2.5 GHz 計時、2 Mb 深存儲器標配

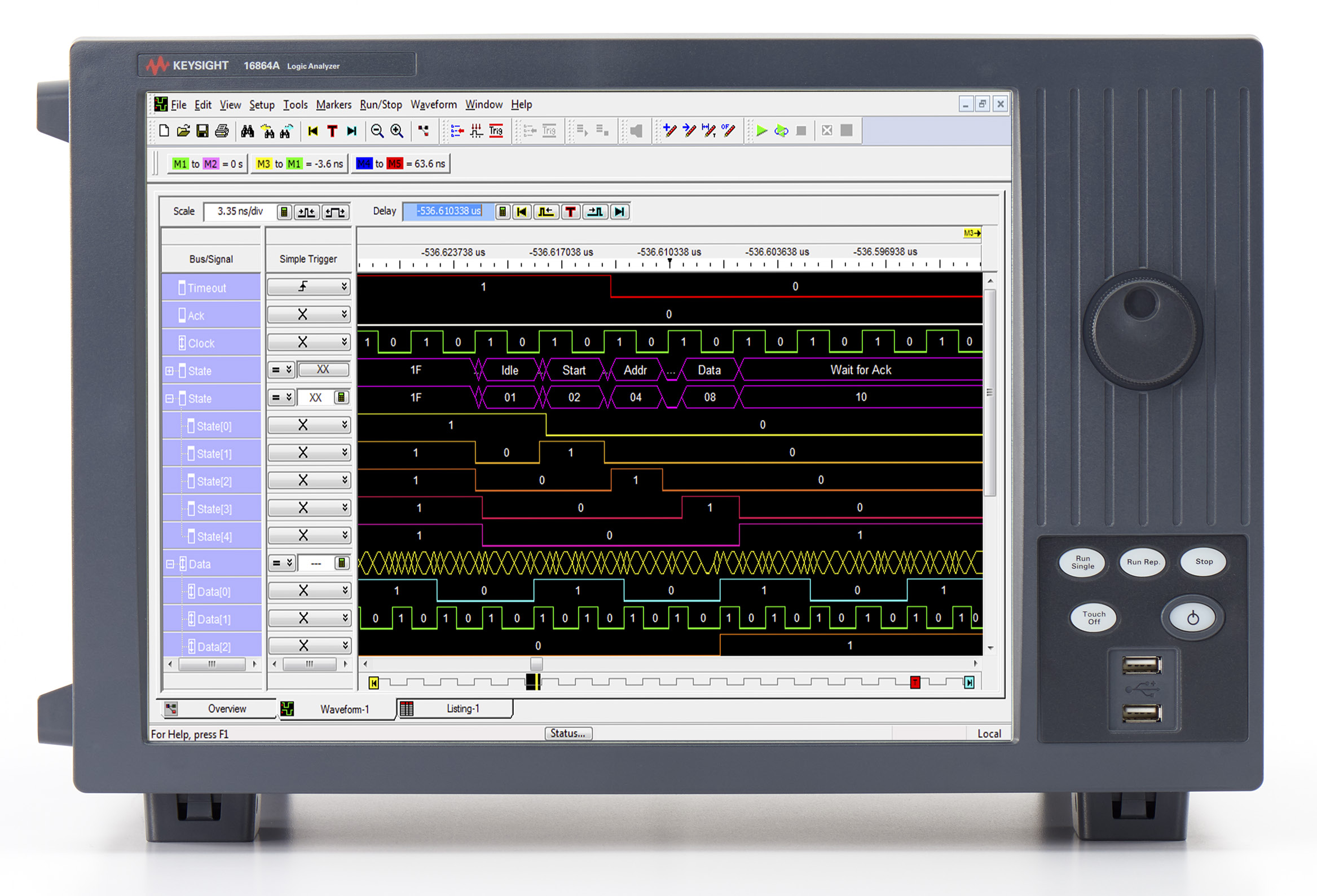

· 15 英寸（38.1 厘米）彩色觸摸屏顯示器使您可以查看大量信號和總線，并在其中快速導航

· 內置可拆卸固態硬盤、USB 3.0 端口和局域網端口，可以快速傳輸數據和存儲大量數據

· 1.4 GHz 觸發序列發生器確保捕獲高速事件

計時分析（異步采樣）

· 高達 2.5 GHz/5.0 GHz（全通道/半通道）計時，支持在高分辨率下捕獲信號活動

· 高達 128 Mb/256 Mb（全通道/半通道）深存儲器，支持識別間隔很長時間的問題和癥狀的根本原因

· 12.5 GHz（80 ps）計時縮放和 256 K 存儲器深度支持在高分辨率下分析觸發事件

狀態分析（同步采樣）

· 高達 1.4 Gb/s 的狀態數據速率、高達 700 MHz 的狀態時鐘速率，支持高速數據捕獲

· 自動設置閾值/采樣位置，在高速總線上可實現精確測量

· 同時顯示所有通道的眼圖，使您可以快速發現問題信號

配置注意事項（探頭和其他軟件單獨訂購）

· 可選擇各種單端和差分通用和專用探頭

· 添加應用軟件，為您提供深入洞察，幫助您調試、分析和優化系統工作

· 購買您當前需要的速度和存儲器深度選件，并隨著您的需求變化而升級使用 16861AU 升級現有的 16861A

· 包括鍵盤、鼠標、附件包、電源線
