描述

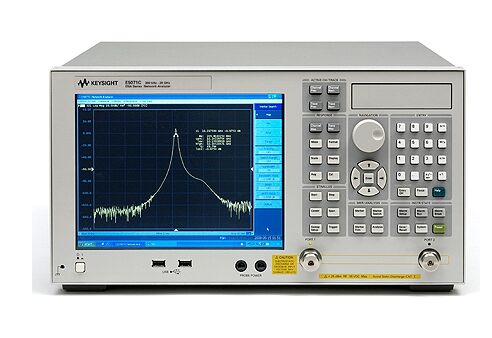

E5071C 網絡分析儀具有同類產品中最高的射頻性能和最快的速度，并具有寬頻率范圍和全面的功能。它是制造和研發工程師們測試頻率范圍在20 GHz 以內的射頻元器件和電路的理想解決方案。

最新特性：

新款20 GHz 選件可將E5071C ENA 系列網絡分析儀的頻率范圍擴展至20 GHz。新款20 GHz 選件支持雙端口（選件2K5）和四端口（選件4K5）兩種配置，可用于測量各種成分，例如WLAN、WiMAX?、UWB 或任何4G 技術中的無源器件的第三個諧波。

概述：

 E5071C是Agilent公司面向研發和生產推出的ENA系列射頻網絡分析儀，為無線通信、通用電子、軍工和航空航天電子、汽車電子、半導體和醫療器件等行業的器件和器件的制造與研發應用提供了高效和靈活的測試手段，它不但擁有8753系列的所有功能，還有很大的提高和超越，如今在電子行業占有很大的市場份額，客戶認可度高。

品牌：安捷倫 Agilent

 Agilent E5071C網絡分析儀提供了最快、最精確的射頻器件測量能力。其先進的體系結構通過減少掃描次數來完成多端口測量，進一步提高了測試吞吐率。

技術指標

頻率范圍：300 kHz至8.5GHz

在測試端口處保持125 dB動態范圍（典型值）

寬動態范圍：在測試端口上的動態范圍> 123 dB（典型值）

極快的測量速度：39 ms（進行完全雙端口校準，掃描1601點時）

低跡線噪聲：0.004 dB rms（70 kHz IFBW時）

集成的2和4端口，帶有平衡測量能力

提供頻率選件：從9 kHz/100 kHz（帶有偏置T型接頭）到4.5 GHz/8.5 GHz

掃描速度：9.6微秒/點

跡線噪聲：0.001 dB rms

集成的2、3和4端口，帶有平衡測量能力

夾具嵌入/反嵌和端口特性阻抗轉換

用于變頻設備的頻率偏置模式

內置Visual Basic . for Applications（VBA）測量向?qū)е周浖?/p>

寬動態范圍：測試端口上的動態范圍 > 123 dB（典型值）

極快的測量速度：41 ms，進行全雙端口校準，掃描 1601 點時

極低的跡線噪聲：0.004 dB rms，70 kHz IFBW 時

特性

內置 Visual Basic for Applications（VBA）

強大的分析和誤差校正功能

隨時升級所有可用的 ENA 選件
