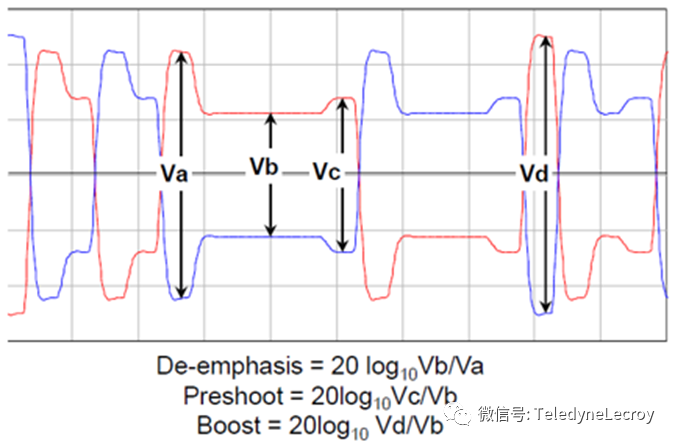

隨著連續幾代 力科PCIe協議分析儀 Express 以 8 Gbps、16 Gbps 和 32 Gbps 的速度運行，動態鏈路均衡變得至關重要。均衡會補償通信信道對信號的影響。這些影響包括充當?shù)屯V波器的鏈路，它會衰減數據流中的關鍵高頻分量，此外，由連接器和過孔引起的鏈路阻抗不連續會進一步降低鏈路性能。PCIe協議分析儀均衡可應用于發送端 (TxEQ)、接收端 (RxEQ) 或兩端都應用， TxEQ 涉及去加重和預沖，而 RxEQ 涉及連續時間線性均衡 (CTLE) 和判決反饋均衡 (DFE)。在發送端，去加重會使跳變后的第一位以全幅度 (Va) 發送，相同極性的后續位以降低的電平 (Vb) 傳輸，但在下一次跳變之前的最后一位除外，它以提高的預沖電平 (Vc) 傳輸。此外，轉換之間的單個bit位以最大增強電平 (Vd) 傳輸。去加重和增強的組合補償了鏈路會衰減的信號高頻成分。均衡涉及多個階段的鏈路訓練序列，有時會產生意想不到的結果。 使用 PCIe協議分析儀 CrossSync PHY關聯協議層和物理層數據的能力可以幫助定位鏈路訓練后可能出現的邏輯和電氣問題。PCIe協議分析儀鏈路訓練過程
發送端均衡（去加重、預沖和增強），是由 PCIe 系統的 TxEQ內的三抽頭有限脈沖響應 (FIR) 濾波器實現。鏈路訓練的目標是確定給定通信鏈路的最佳 FIR 濾波器系數，也稱為游標系數。鏈路訓練在下行端口和上行端口之間交換有序數據集，包括TS1訓練序列和TS2訓練序列 。 PCIe 鏈路訓練是如何運行的？

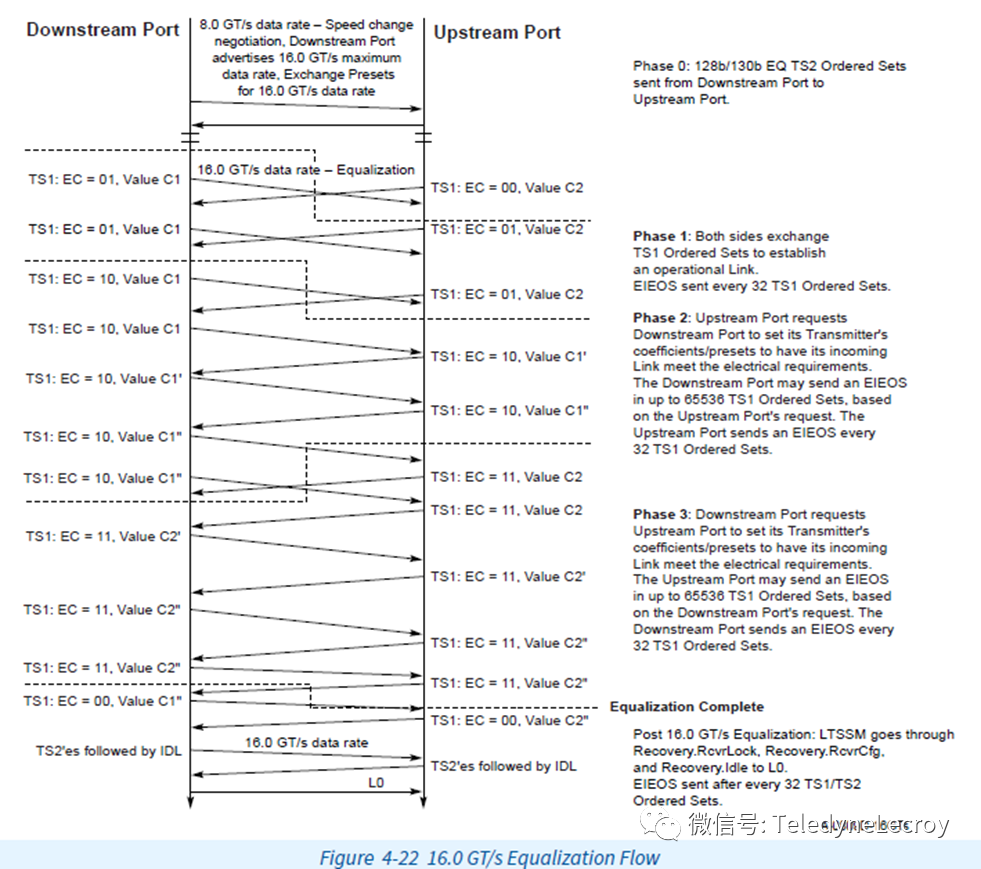

以PCIe4.0協議分析儀為例，PCIe 4.0 鏈路訓練從速度變化協商開始，有4個階段，階段 0 到階段 3。在階段 0，下行端口以 8GT/s 數據速率向上行端口發送 TS2 有序集，通告 16GT/s 的最大數據速率。在階段 1，兩個端口交換 TS1 有序集，在每 32 個 TS1 有序集之后穿插一個電氣空閑退出有序集 (EIEOS)，以建立操作鏈路。EIEOS 的目的是保證鏈路伙伴可以檢測到電氣空閑退出狀態，EIEOS 數據包符號（四個交替的 00 00 FF FF 序列）產生規則且具有相對較少的轉換的電信號，這對于在調試期間觀察信號的物理層屬性非常有用。
