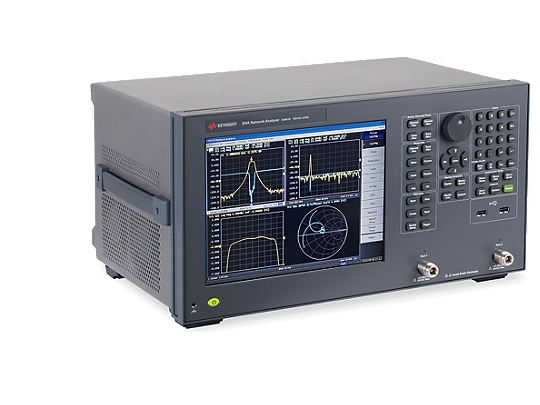

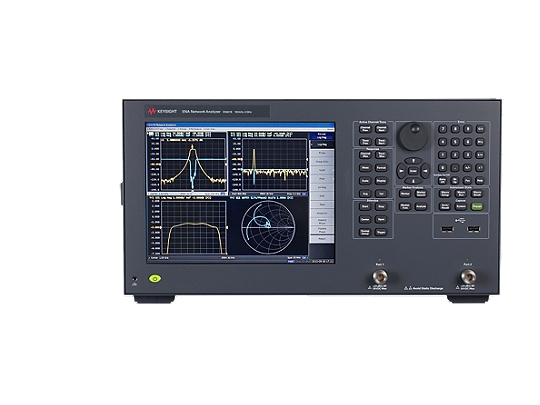

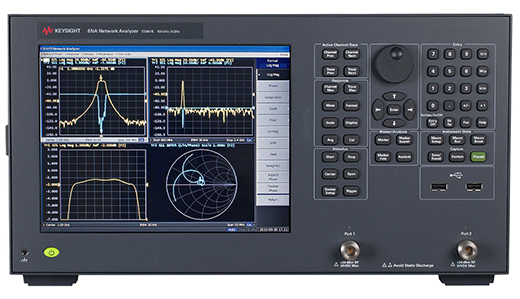

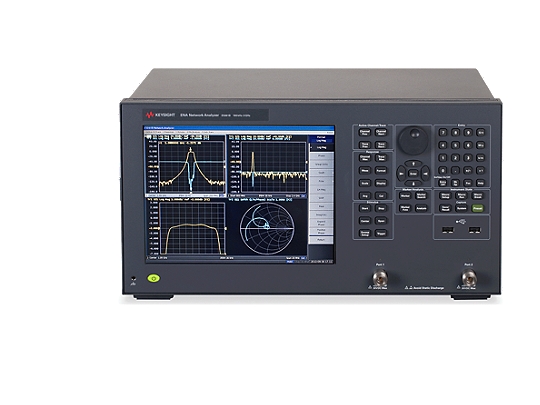

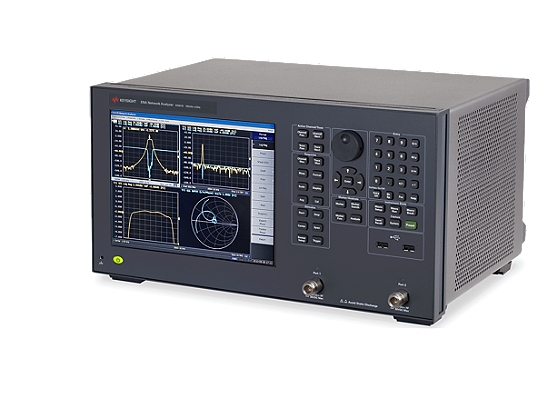

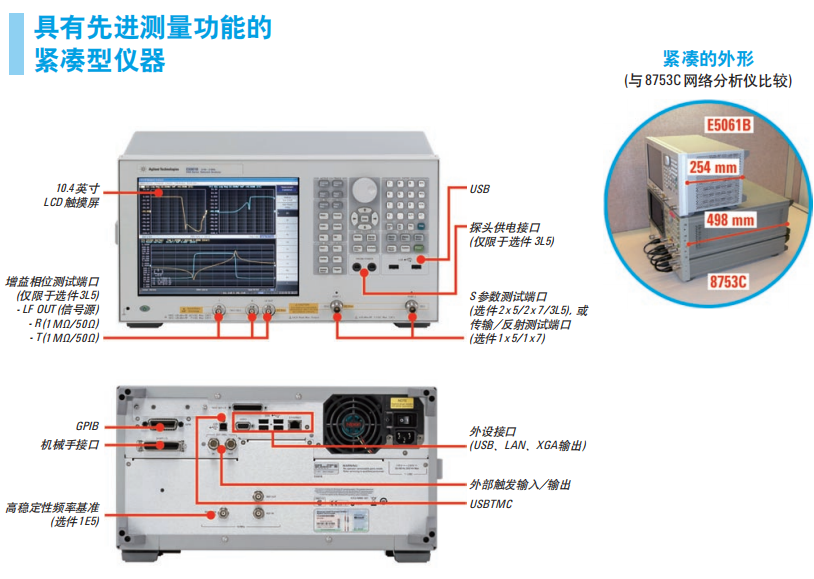

E5061B網絡分析儀
100 kHz到1.5GHz/3GHz 5Hz到3GHz

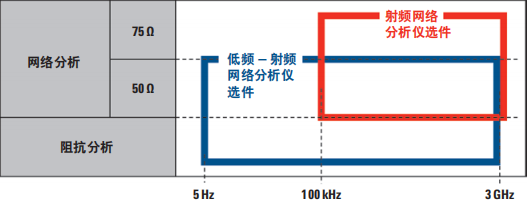

E5061B滿足各種從 低頻(LF)到射頻(RF)的測量需求
Agilent E5061B是業界標準ENA 系列網絡分析儀中的一員。它可以 滿足從低頻到高頻的各種電子元器 件和電路的測量需求，是無線通 信、航空航天與國防、計算機、醫 療設備、汽車、CATV等行業內測量 器件的理想工具，在從 5 Hz 到 3 GHz 的頻率范圍內為器件的頻域測試建 立了全新的標準。

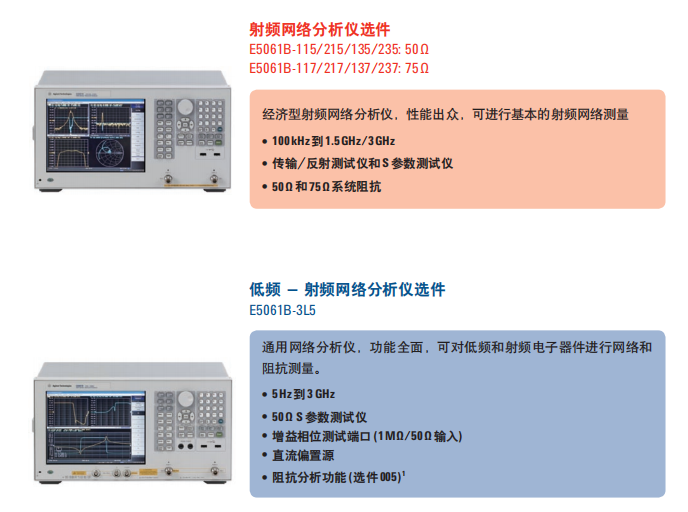

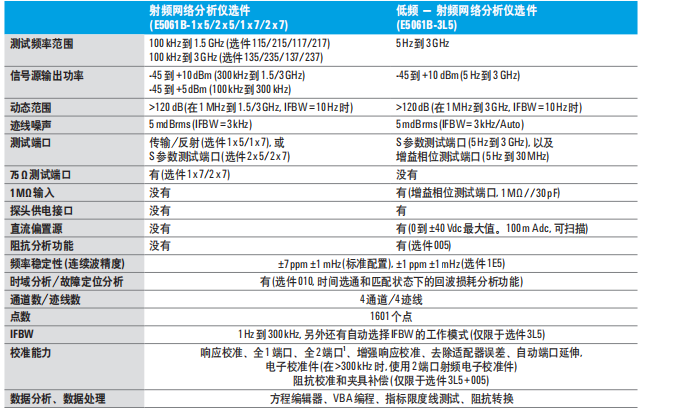

射頻網絡分析儀(100 kHz到1.5/3GHz)

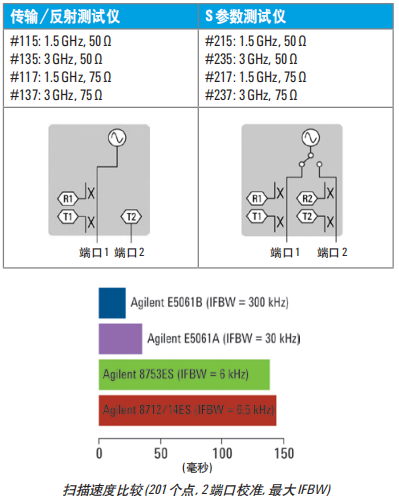

E5061B-115/215/135/235: 50Ω, E5061B-117/217/137/237: 75Ω

增強型的平臺, 更穩定的性能
E5061B射頻網絡分析儀的各種選件為您提供高性能 的1端口和2端口網絡分析功能，并且價格適中; E5061A 和 E5062A 在業內早已廣泛確立起的高性能標準也融合 進了這個全新的高科技數字技術平臺上。各種為滿足您 的測量要求而量身定制的配置選件可以保證在您的預算 范圍之內就能讓您得到稱心如意的儀表。進一步增強的 數字處理能力和更小的體積可以提高射頻器件測試的效 率，提高BTS濾波器/天線、MRI線圈、RFID、CATV等器 件的產量。


擴展的頻率范圍
最低可測量的頻率向下擴展到100 kHz，使您可以對 那些需要在 100 kHz 范圍內測量的器件進行測試，例如 LAN濾波器和汽車天線。

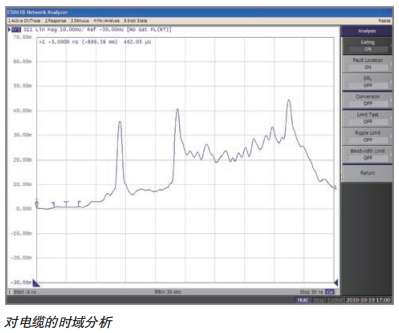

時域/故障定位分析(選件E5061B-010)
在時域/故障定位分析功能中增加了時間選通功能，這可以幫助您在對諸如CATV電纜等射頻電纜進行測 試時避免測試夾具導致的失配誤差


低頻 -射頻網絡分析儀選件(5Hz到3GHz) E5061B-3L5
功能全面的低頻到中頻網絡分析儀
E5061B低頻 -射頻網絡分析儀的選件3L5可以在從 5 Hz 至 3 GHz 的率范圍內提供常用的網絡測量和分析功 能。功能全面的低頻網絡測量能力 (包括內置的1 MΩ輸 入) 都被完美地集成到這個高性能的射頻網絡分析儀之 中。E5061B-3L5是研發環境中進行器件和電路測量的理 想儀表和工具。

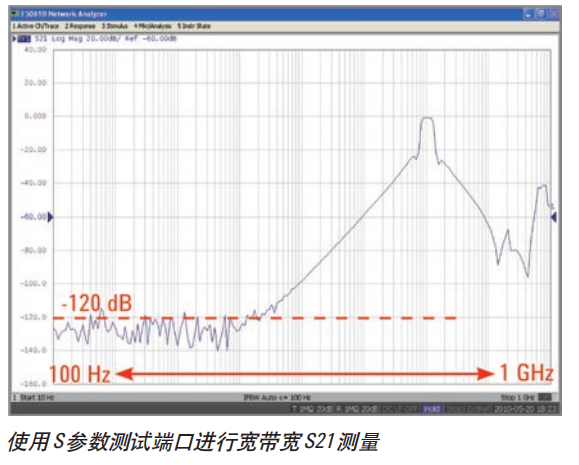

S參數測試端口

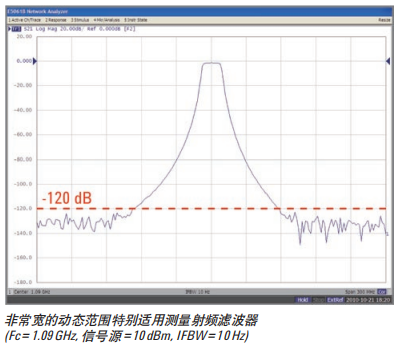

E5061B-3L5在其完全能夠測量的從5Hz到3GHz的頻 率范圍都有非常高的動態范圍，這可以使您對各種幾乎 從直流到射頻的器件進行測試。

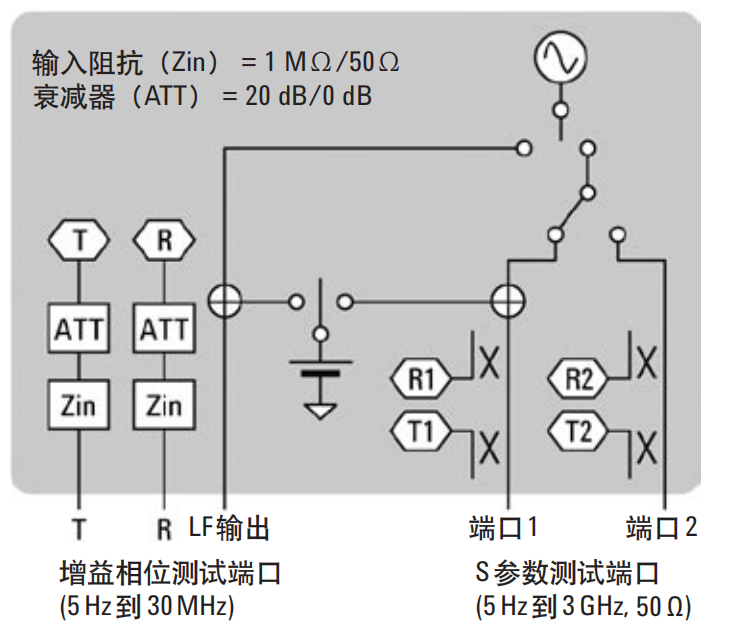

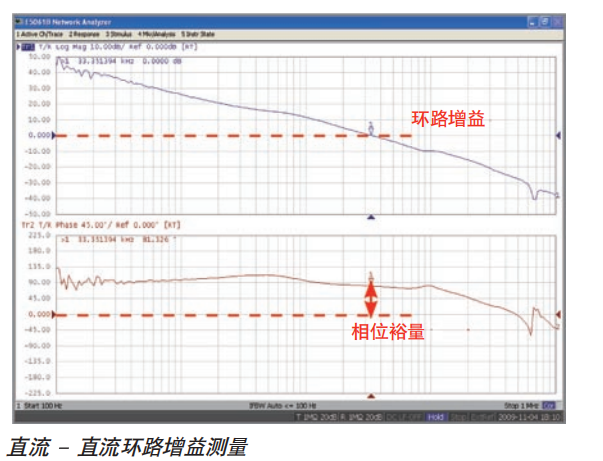

增益相位測試端口

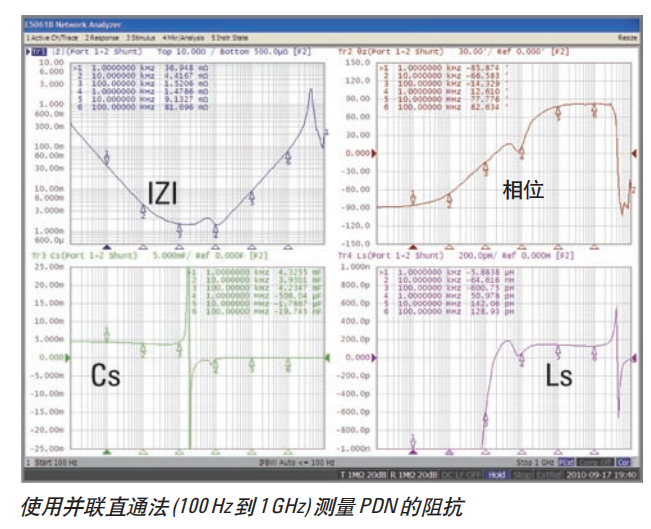

增益相位測試端口可以在從5Hz到30 MHz的低頻測 量范圍內直接把測試信號接入測量接收機。內置的1 MΩ 輸入使您能夠使用測量探頭輕松地對所測電路內的放大 器和直流 -直流轉換器的控制環路的參數進行測量。接 收機端口可以精確地測量放大器的CMRR/PSRR和PDN毫 歐量級的輸出阻抗，并且消除了測量中接地環路引入的 測量誤差。



直流偏置源
E5061B-3L5內置的直流偏置源可以從儀表內部把最 高可達±40 Vdc的直流偏置電壓疊加到從端口1或LF OUT 端口上輸出的交流信號上。此外，如果在儀表的S參數 測試端口上對被測器件進行測量時，它還可以從LF OUT 端口輸出直流電壓。


低頻-射頻網絡分析儀選件(5Hz到3GHz) E5061B-3L5+005阻抗分析選件
集網絡分析與阻抗分析功能于一身
E5061B的選件005為E5061B-3L5低頻 -射頻網絡分 析儀提供了阻抗分析的功能。使用該選件，分析儀可對 電容器、電感器和諧振器等電子器件的阻抗參數進行測 量。網絡分析與阻抗分析功能的結合，進一步提高了該 分析儀作為通用研發工具的廣泛功能。選件005支持基 本的阻抗分析功能(包括夾具補償)和等效電路分析。使 用E5061B-3L5內置的直流偏置信號源，可以進行直流偏 置狀態下的阻抗測量。

廣泛的應用范圍

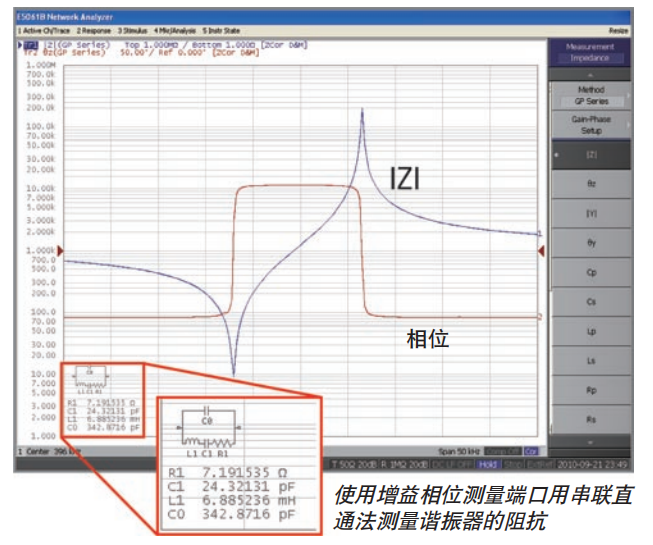

E5061B的選件005讓儀表可以在S參數測試端口和增 益相位測試端口上用反射法、串聯直通法和并聯直通法 測量阻抗。這些測試方法分別是測量中低阻抗范圍、中 高阻抗范圍、極低以及毫歐級阻抗范圍的理想方法。通 過選擇適當?shù)臏y量方法，您可以測量各種器件的阻抗。

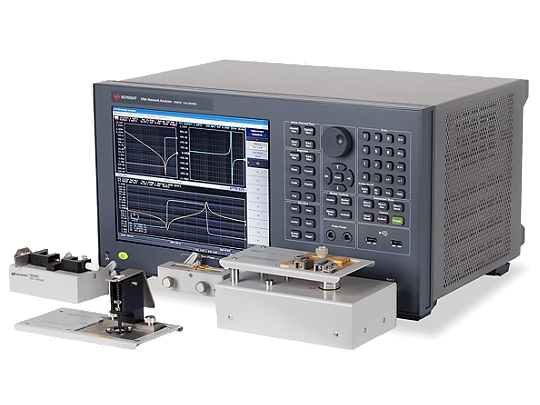

測試夾具
當選擇用 S 參數的端口 1 用反射法和增益相位端 口用串聯直通法時，您可以使用安捷倫的 7 毫米接 口和四端子對器件測試夾具。7 毫米接口測試夾具通 過 16201A 端子適配器連接到 S 參數測量端口 1 上進行測 量，而四端子對測試夾具是直接連接到增益相位測試端 口上進行測量的。

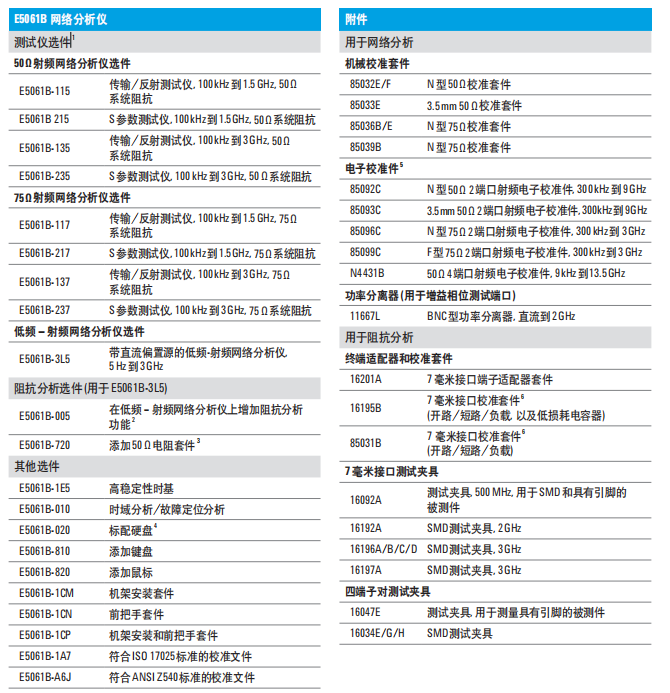

訂貨信息
