PNA 系列

放大器增益、匹配和隔離：S 參數測量

– AM-AM 和 AM-PM 轉化：功率掃描， 信號源和接收機校準

– 大功率/脈沖可配置性：可配置的測試 座、大輸出功率、信號源和接收機衰 減器、內置脈沖發生器、外部脈沖發 生器控制、內置脈沖調制器

– 頻率轉換器轉換增益/損耗：FOM、 信號源和接收機校準、標量混頻器 校準

– 頻率轉換器轉換相位/群時延：FOM、 幅度和相位校準、矢量混頻器校準

– LO 驅動/測量：第二個內部信號源、 外部射頻源控制、三端口校準和測 量、LO 功率校準

– 混頻器拓?fù)洌簰呙枭漕l、掃描/固定 LO （固定 IF/掃描 IF）、雙級變頻器、配 有內置 LO 的變頻器

 – 精確的信號源輸出功率和絕對功率測 量：信號源和接收機校準、功率傳感 器失配校正、接收機電平調節

– 諧波失真：FOM、信號源和接收機校 準、較低的信號源諧波、接收機衰減器

– 互調失真（IMD）：FOM、第二個內部 信號源、外部信號源控制、內置信號 合成網絡、掃描 IMD

– 噪聲系數測量 – Hot-S22 測量：FOM、第二個內置信 號源、內置信號合成網絡

– 功率附加效率：直流輸入和/或直流電 表控制

– 直流偏置：內部直流偏置源/直流源控 制/內置直流偏置電路

– 有源熱參數消除了系統與系統之間的 相關性問題

– 非線性矢量網絡分析（NVNA）：波形 分析、X 參數

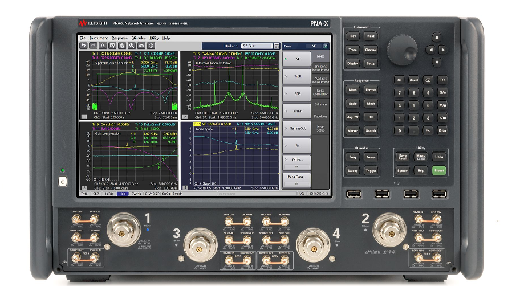

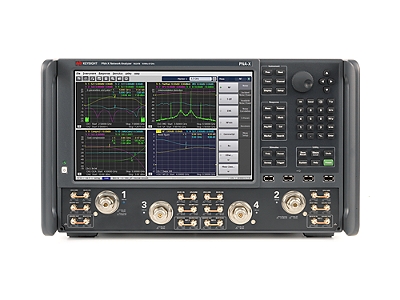

N524xB PNA-X 系列微波網絡分析儀

– 10 MHz 至 8.5/13.5/26.5/43.5/50/67 GHz，2 端口或 4 端口 （N5242B/45B/47B 提供 900 Hz 起始頻率）

– 兩個具有低諧波的內置信號源、合成網絡、脈沖發生器/調制器和低噪聲接收機

– 內部路徑配置開關允許您通過與被測器件的單次連接執行多個測量

– 放大器和轉換器應用軟件能夠簡化測試設置、加速測量并改進精度

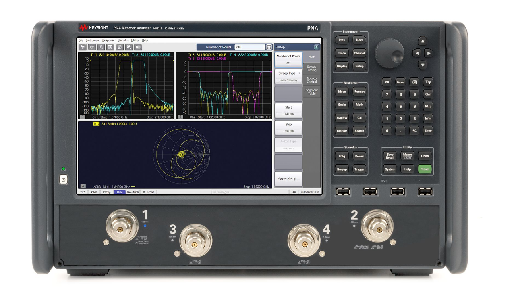

N522xB PNA 系列微波網絡分析儀

– 10 MHz 至 13.5/26.5/43.5/50/67 GHz，2 端口或 4 端口 （N5222B/27B 提供 900 Hz 起始頻率）

– 兩個內置信號源（僅限 4 端口）和脈沖發生器/調制器

– 非常高的射頻性能和精度

– 放大器和轉換器應用軟件能夠簡化測試設置、加速測量并改進精度

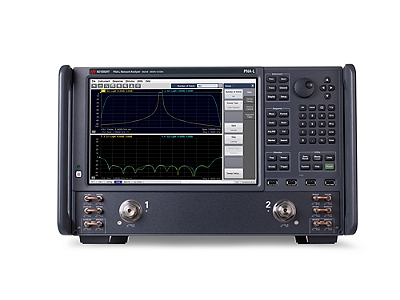

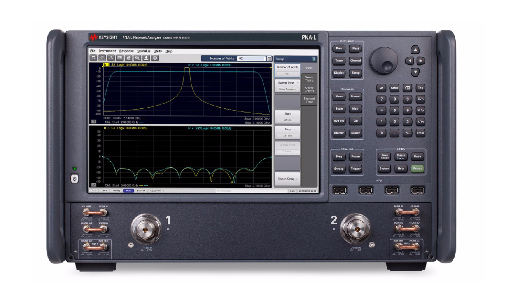

N523xB PNA-L 系列 經濟型微波矢量網絡分析儀

– 微波 S 參數測試

– 信號完整性測試

– 材料測量

 – 300 kHz 至 8.5/13.5/20 GHz – 10 MHz 至 43.5/50 GHz
