簡介

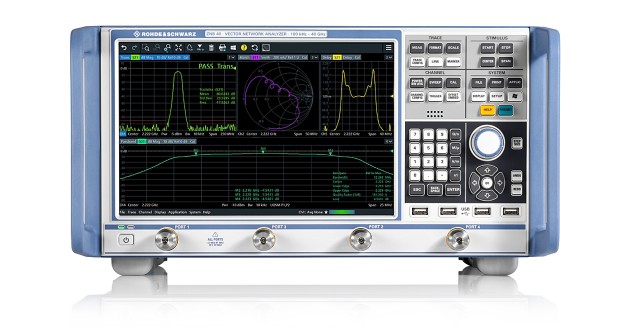

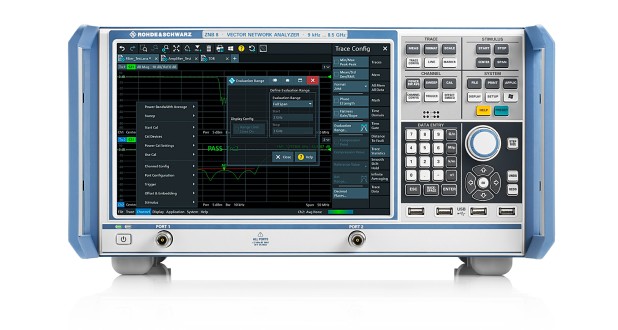

頻率范圍包括9 kHz到4.5 GHz、9 kHz到8.5 GHz、100 kHz 到20 GHz，此款新型網絡分析儀定位于移動無線電、 電子消費品和航空航天及國防應用，此外還可以用于高速電 路板的設計。R&S?ZNB是諸如放大器、混頻器、濾波器和 電纜等射頻組件產品開發、生產和檢修的最佳選擇。
       R&S?ZNB 矢量網絡分析儀的動態范圍高達140 dB (IF帶寬 為10 Hz 時)、跡線噪聲低于0.004 dB RMS (IF帶寬為10 kHz 時)，輸出功率高達+13 dBm (采用電控衰減器，輸出 功率動態范圍可達98 dB以上)。
       R&S?ZNB 分析儀完美地結合了高測量精度和優異的測量速 度一優于5 μs/點。該系列產品具有卓越的溫度穩定度性和 長期穩定性，可以連續數天不間斷地測量，且無需重新校準。
       雙端口和四端口分析儀縱向尺寸小、結構緊湊，可以為測量 應用預留充足的工作臺空間。由于能耗低，且采用了先進的 冷卻設計，因而它們的工作噪音極低。此外，低能耗也降低 了運行成本，對環境更加友好.

主要特點
?頻率范圍從9 kHz到20 GHz
?寬動態范圍:140 dB(最大值)
?短掃描時間:4 ms即可掃描完401個點
?高溫度穩定性:0.014 dB/K( 典型值)
?寬功率掃描范圍:98 d B
?寬IF帶寬范圍:1 Hz至10 MHz
?支持手動和自動校準

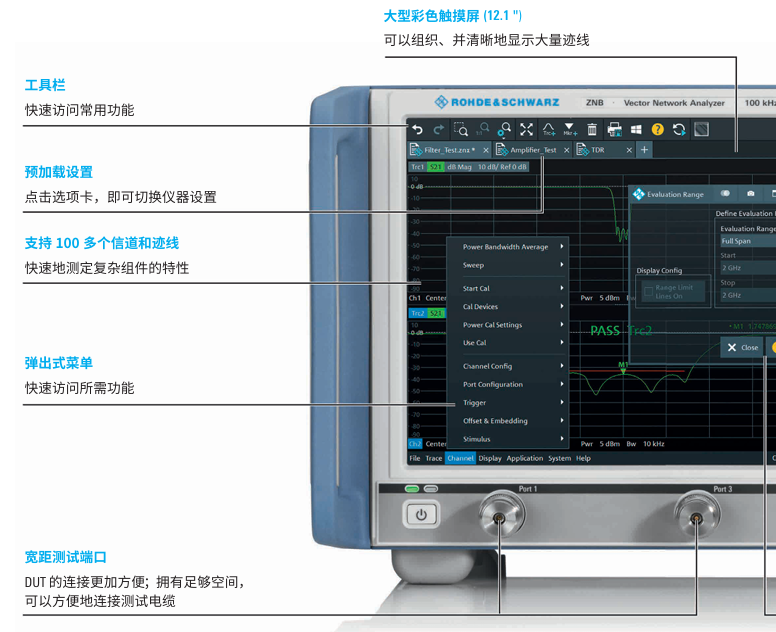

?高分辨率、12.1”大型顯示屏
?觸摸屏用戶界面 2 或4個端口

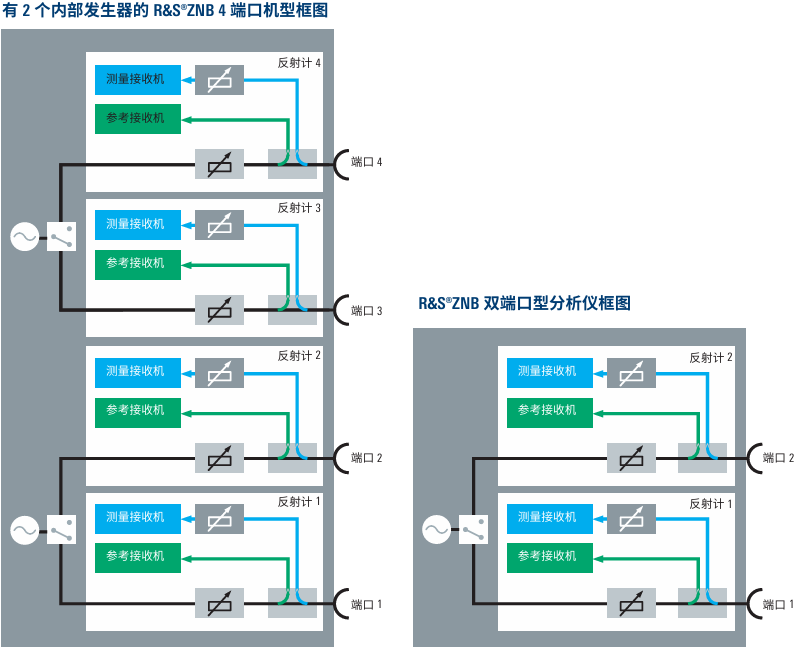

?有2個獨立發生器的4端口機型
?使用開關矩陣可擴展至48個端口

符合最高標準的設計
R&S?ZNB 系列分析儀產品完美地集寬動態范圍、優異的原始數據、高溫度穩定性和快速的 合成器于一體，獲得了此前僅高端網絡分析儀才具有的優異性能。因此，該系列儀器是RF 組件研發和批量生產的理想選擇。
寬動態范圍(不低于9 kHz)，可以快速地測量高抑制度 DUT

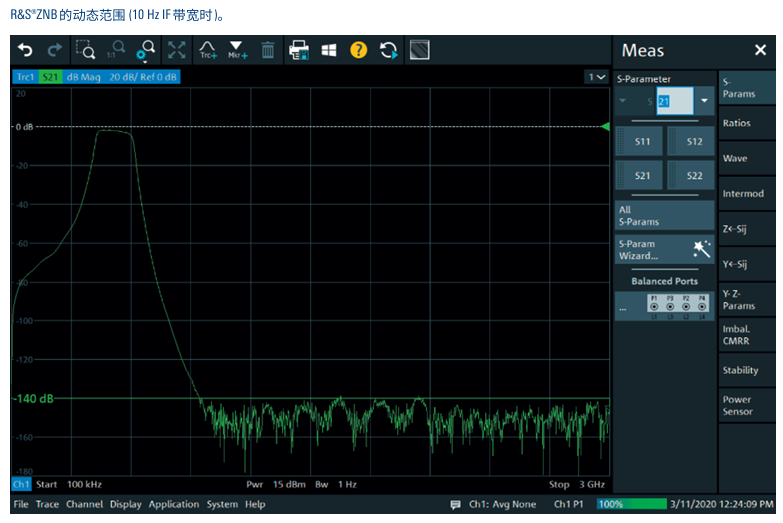

R&S?ZNB 接收機具備大功率處理能力、高靈敏度和極低的 跡線噪聲。R&S?ZNB基本單元的動態范圍典型值高達140 dB (IF 帶寬為10 Hz 時)，優于市場中其它同類產品。
R&S?ZNB-B52/R&S?ZNB-B54 和 R&S?ZNB8-B52/-B54 選件 可進一步擴展動態范圍，端口測量可高達150 dB (真實動態 范圍，在低傳輸系數，接收機沒有壓縮的情況下)。這一特 性顯著地提升高抑制度濾波器的手動調試速度。R&S?ZNB 的大動態范圍不僅在移動無線設備頻段，而且在9 kHz以上 的頻段均可以使用戶受益。

原始數據優異，保證具備高準確度
R&S?ZNB 端口方向性?xún)?yōu)于30 dB，未修正端口匹配(即未校 準時)高達30 dB。長期穩定性和溫度穩定性的改進，在經 過校準后，進一步提高了測量精確度。即使僅通過部分校準， 例如，采用直通標準進行傳輸歸一化，R&S?ZNB也可以在 測量速度為全雙端口校準的兩倍時獲得此前復雜的雙端口校 準才能實現的測量精度。


溫度穩定性高，支持長校準間隔
R&S?ZNB 的測試裝置和接收機具有卓越的溫度穩定性和長 期穩定性。該分析儀在測量S參數時具有極低的幅度和相位 漂移(典型值分別小于0.014 dB/K 和0.035°/GHz/K)。校準 后的R&S?ZNB在數天內無需重新校準，仍可保證測量的精 確性。

合成器速度快，實現高測量速度
R&S?ZNB 的快速合成器，其切換時間優于10 μs。據此，該 分析儀可以實現高掃描速度，獲得相較于同類產品更高的測 量速度。



方便地測量有源和無源RF組件特性

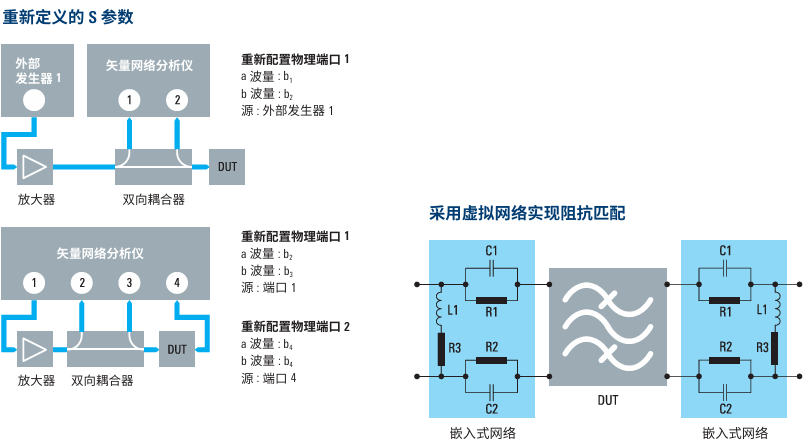

使用虛擬網絡，快速進行嵌入/去嵌入阻抗匹配
諸如SAW濾波器等用于手機前端的部件，必須與特定的網 絡一起連用，使其與周?chē)娐返淖杩瓜嗥ヅ洹&S?ZNB可 以將DUT嵌入在虛擬匹配網絡內，這樣可以模擬現實中的 使用環境。R&S?ZNB可以選擇預先定義的匹配網絡拓?fù)洹? 并可對虛擬網絡元件參數進行編輯。此類參數編輯結束之后， R&S?ZNB 立即對網絡重新計算，并實時地將DUT嵌入新網 絡。除了預定義拓?fù)渲猓?.s2p,  *.s4p, *.s6p,  *.s8p 文件 也可以讀入R&S?ZNB用干嵌入/去嵌入

混合模式S參數，測量平衡DUT的特性
為了測量雙平衡端口DUT的特性，R&S?ZNB將該類DUT 視作一個不平衡的四端口設備。該儀器可以計算16個單端 S 參數，并將它們轉換為混合模式S參數。這種額外的計算 過程不影響測量速度。操作界面具有向?qū)Чδ埽扇桃龑?dǎo) 用戶完成各個測量步驟-速度快、操作直觀。

重新定義的S參數，實現靈活的測試設置

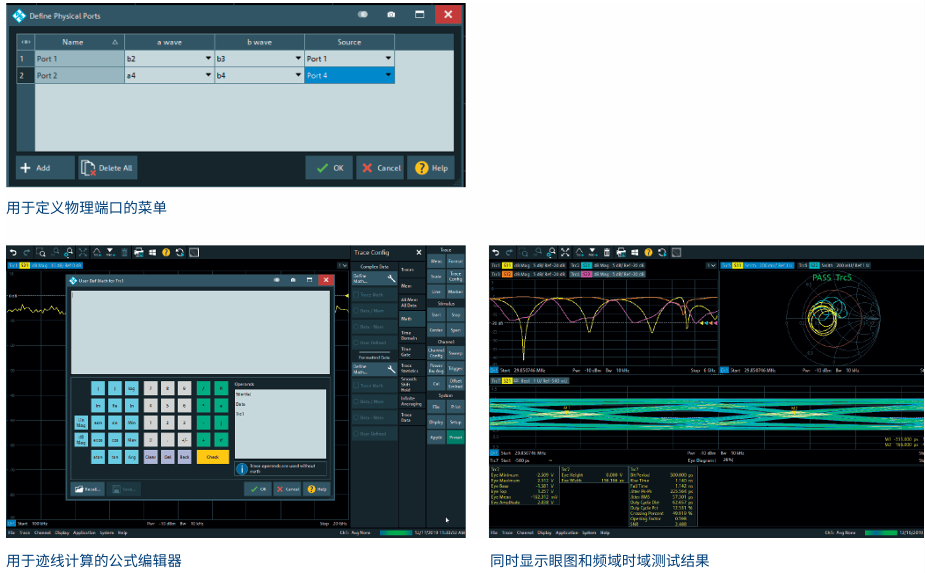

可對R&S?ZNB進行靈活配置來滿足特定應用要求。分析儀 固件可實現對物理端口的重新配置，具體做法是按照具體的 測試要求為這些端口指定波量。該功能可用于將外部組件集 成到測試中來。

多種分析功能，使跡線數據分析極其簡便
大量的分析功能，幫助用戶快速完成關鍵參數的評估:
每條跡線可設置高達十個標點
自動帶寬測量 限制線和紋波檢查(帶合格/不合格指示功能)
跡線統計分析，含最大值、最小值、RMS和峰-峰值檢查 與壓縮點測量功能
公式編輯器，可用于復雜的實時跡線計算



寬功率掃描范圍和接收機步進衰減器配合放大器測量
R&S?ZNB 的功率掃描范圍大，采用電控方式在- 85 dBm至 +13 dBm 之內可調，可以快速分析小信號放大器和大功率 放大器的線性和非線性特性。

接收機路徑內的電子步進衰減器使0.1 dB壓縮點增大至+27 dBm。無磨損衰減器具有無延遲切換特點，它加快了測量速 度，延長了R&S?ZNB在生產中的使用壽命。
其它特點:
4直流輸入，用于測量放大器的直流功耗和效率
測量平衡和非平衡放大器的穩定系數
支持R&S?NRP-Zxx功率傳感器，可以實現高精度功率對 功率和功率對頻率的測量


時域分析，可用于故障距離(DTF)測量和濾波器調試
R&S?ZNB 擁有強大的時域分析功能，可以在頻域和時域內 測量諸如濾波器或高速數據電纜等組件。擴展的時域分析選 件可以提供不同位模式的眼圖顯示，而且還可以同時顯示時 域頻域的測試結果。

憑借每個跡線多達10萬個點，R&S?ZNB甚至于有效地測量 諸如長電纜等大電長度DUT。借助R&S?ZNB的選通功能， 可以方便地定位并詳細分析電纜故障。

使用預測功能，R&S?ZNB的頻率范圍無形中可以擴展到10 倍。這樣它的分辨率就會遠遠高于預期的上限頻率4.5 GHz, 8.5 GHz, 20 GHz 所實現的分辨率。對于許多應用而言，不 必需要頻率更高、價格更貴的網絡分析儀。

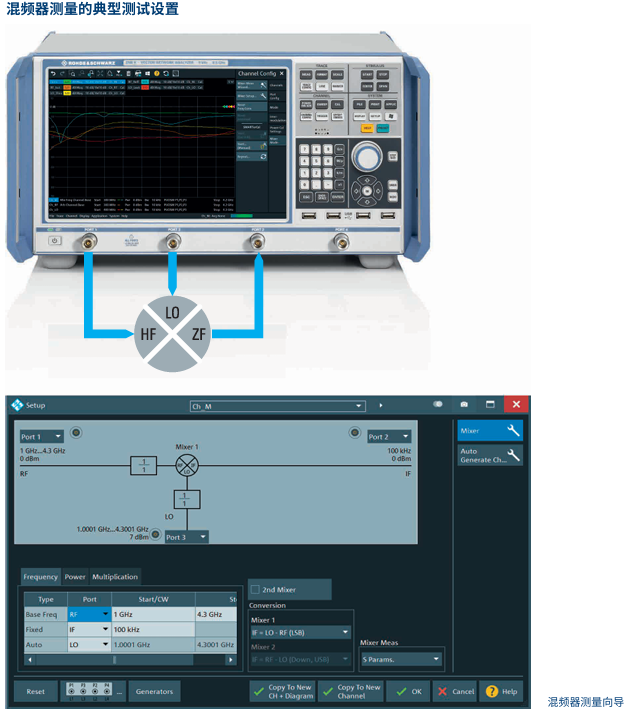

對混頻器和放大器的頻率變換測量-由于配有2個獨立 的內部發生器，快速且簡單
如果配有頻率變換選件(R&S?ZNB-K4)和互調測量選件 (R&S?ZNB-K14),  R&S?ZNB 可以測量放大器的諧波和互調產 物，以及混頻器的變頻損耗、匹配和隔離。這些測量均針對 頻域和時域。特殊校準技術(R&S?SMARTerCal)將功率校準 與系統誤差校正相結合，精確測出混頻器變頻損耗大小。測 試向?qū)б龑?dǎo)用戶一步一步建立希望的測試設置，并完成校準。

對于復雜測量，如對有多個混頻器級的前端的測量，通過 LAN或IEC/IEEE 總線，R&S?ZNB能夠控制多個外部信號發 生器。

例如，R&S?ZNB 4端口機型能夠選擇配備第2個、獨立的 內部發生器，該發生器可作為混頻器測量中的本機振蕩器， 或提供互調測量的第2個頻率分量。這一性能相比使用外部、 IEC/IEEE 總線控制的發生器的配置，將測量速度提高10倍。 另外，這樣大大簡化了測試設置。



網絡分析簡單易行


在多達48個端口上進行測量

通過開關矩陣擴展端口數量
現代通訊設備所使用的組件，諸如智能手機和平板電腦的前 端模塊，支持越來越多的頻段以及WLAN、Bluetooth?和 GPS等附加功能。因此，這些模塊RF端口的數量也在大幅 增加，不僅僅因?yàn)椴罘制骷氖褂?。R&S?ZNB結合開關矩 陣可為多達48個端口的模塊的復雜測量提供綜合解決方案。 羅德與施瓦茨公司的開關矩陣采用全縱橫交叉，可測量多端 口DUT的所有S參數。


只需按下按鈕就可輕松進行配置

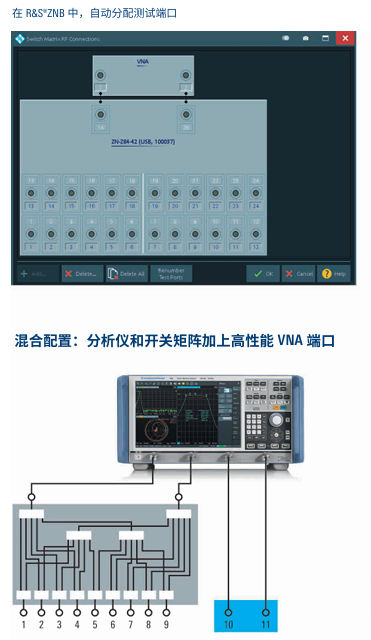

R&S?ZNB通過LAN、USB或者專用數字接口控制開關矩陣。 例如，R&S?ZNB四端口機型能夠?qū)⒚總€(gè)都具有2個輸入端 口和24個輸出端口的2個開關矩陣相結合，來測量具有多 達48個端口的DUT的特性。一旦連接矩陣，R&S?ZNB就 會自動檢測矩陣類型并分配測試端口，這樣用戶可以立刻開 始進行測量。S參數、波量和波量比可以直接在R&S?ZNB 用戶界面上選擇和顯示，無需額外的軟件或宏來配置和控制 設置或測量。



快速測量以及優秀的RF特性
羅德與施瓦茨公司開關矩陣的切換時間特別短。通過專用的 設備控制接口，R&S?ZNB直接控制開關矩陣，并與內部測 試序列保持同步。這加快了測量速度，尤其是在較少點數掃 描時。

R&S?ZN-Z84 與 R&S?ZN-Z85 開關矩陣采用緊湊的設計和先 進的電子開關，具有低插入損耗。其他優點還包括優良的測 試端口匹配和高的壓縮點，可對高達+20 dBm輸出功率的 有源DUT進行測量。

羅德和施瓦茨公司可提供多達24個端口的校準單元。這樣 可對R&S?ZNB以及與之連接的開關矩陣一起進行快速自動 化校準。

矩陣解決方案適用于所有應用

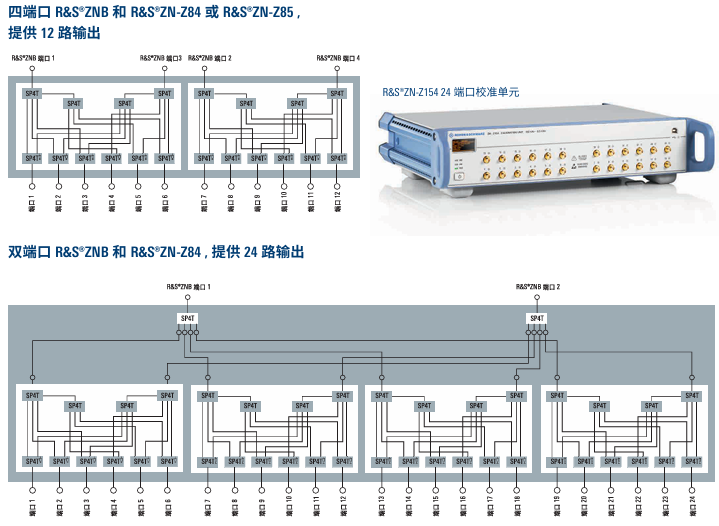

羅德與施瓦茨公司提供多種開關矩陣來滿足各種應用。包括 具有2個或4個輸入、多達24個輸出的矩陣模型。用戶可 以選擇最優配置以實現低插入損耗、最高精度和大量端口。 基本單元包含6個輸出，R&S?ZN-Z84開關矩陣可通過6個 端口為一組，增加到24個端口輸出。R&S?ZN-Z84覆蓋了 10 MHz 到8.5 GHz 的頻率范圍。

使用R&S?ZN-Z85開關矩陣和R&S?ZNB20分析儀可進行高 達20 GHz 的多端口測量。R&S?ZN-Z85具有2個輸入和6 個輸出，或是4個輸入和12個輸出。

也可以將四端口R&S?ZNB與具有2個輸入的開關矩陣組合 ( 混合配置)。網絡分析儀上剩下的兩個端口可以用作常規 VNA端口，提供R&S?ZNB廣為人知的卓越性能。
