Spirent GSS7000 PosApp使用指南--如何設置GPS同步衛星
PosApp具有強大的GNSS場景仿真功能，我們經常收到客戶關于如何設置GPS同步衛星的需求，因此本期就來介紹下具體的操作。
本文主要針對SimGen和SimReplayplus用戶。
背景知識
地球同步衛星（GEO，Geostationary Satellite）是指在地球同步軌道上自西向東運行的人造衛星。它的軌道周期與地球的自轉周期相同，為1個恒星日，即23小時56分4秒，這也是為什么從垂直于地面的角度看，這種衛星（在一天中的任意時刻）總是在天空中同一片區域出現的原因。
Part.1
SimGen設置
以將GPS 1號衛星（svid=1）設置為同步衛星為例。
1. 打開場景文件
在左上角菜單欄點擊File，在下拉菜單中點Open，選擇要編輯的場景文件。
2. 打開GPS信號源文件
在左邊場景樹內找到GPS Constellation下的GPS Signal Source File文件并打開。
3. 設置1號衛星為同步衛星

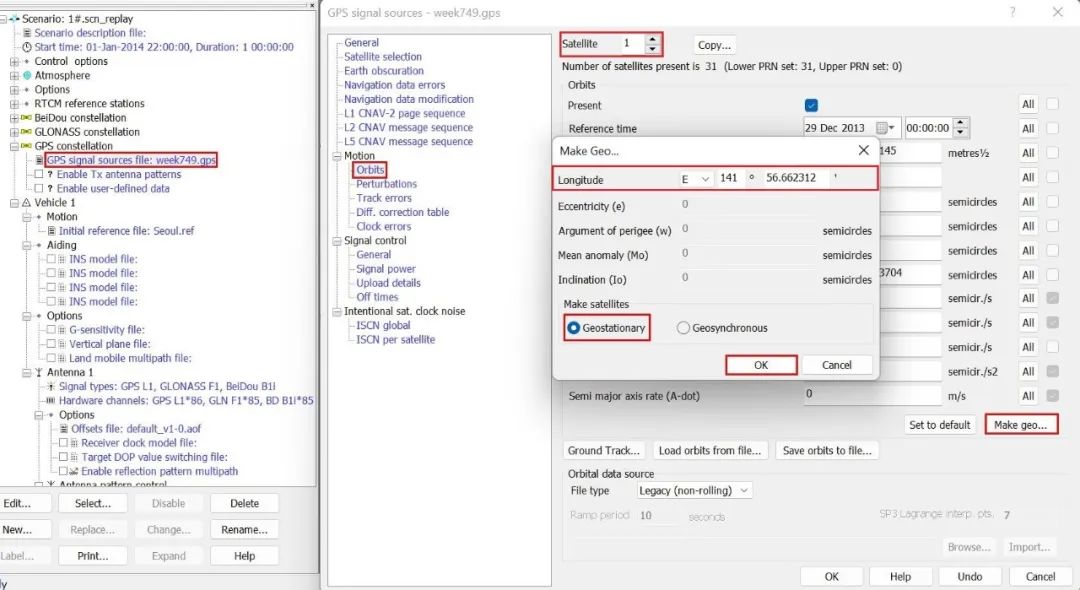

點擊Motion下的Orbits，選擇Satellite1即1號衛星，在彈出的窗口中找到最后側Make geo…，選擇GeoStationary，同時盡量將Longitude設置在載具位置附近，然后點OK進行確認。
4. 設置鐘差為0

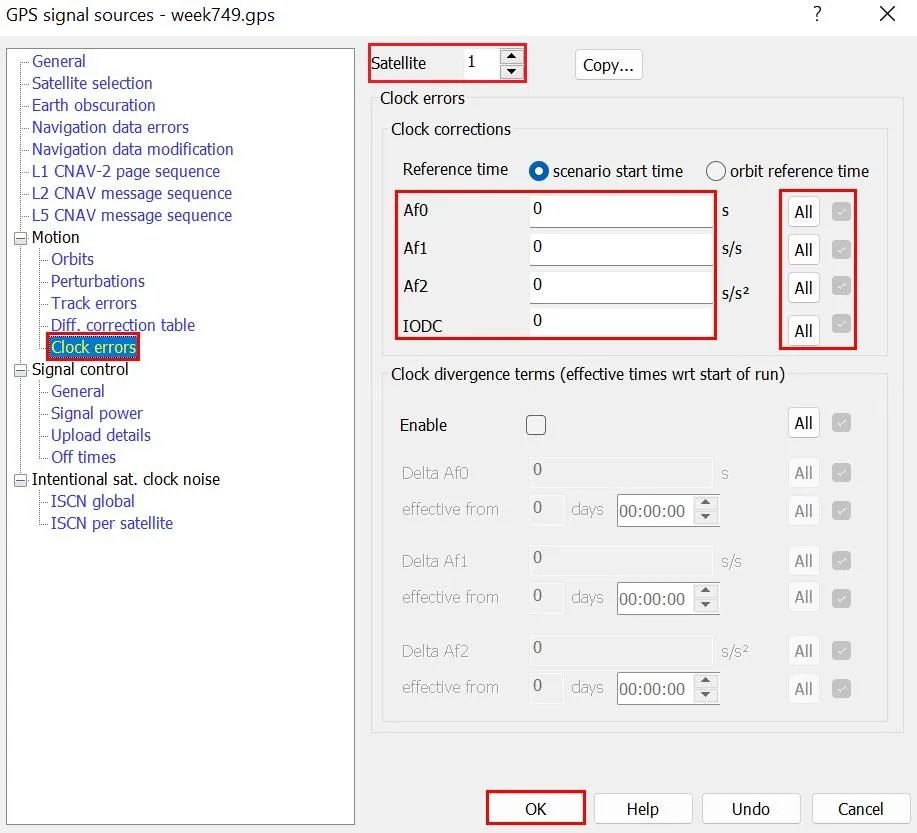

接著點擊Motion下的Clock Errors，選擇Satellite1即1號衛星，將Af0、Af1、Af2和IODC都設為0，并依次點擊后面的All，然后點OK確定。

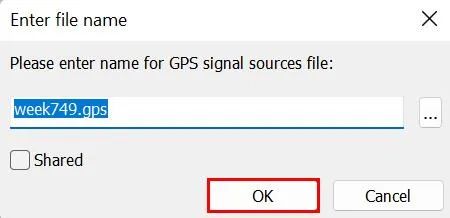

這時會彈出窗口要求輸入文件名稱，不作修改，保持和之前一致即可，點OK。
5. 關閉對流層延遲和電離層延遲設置

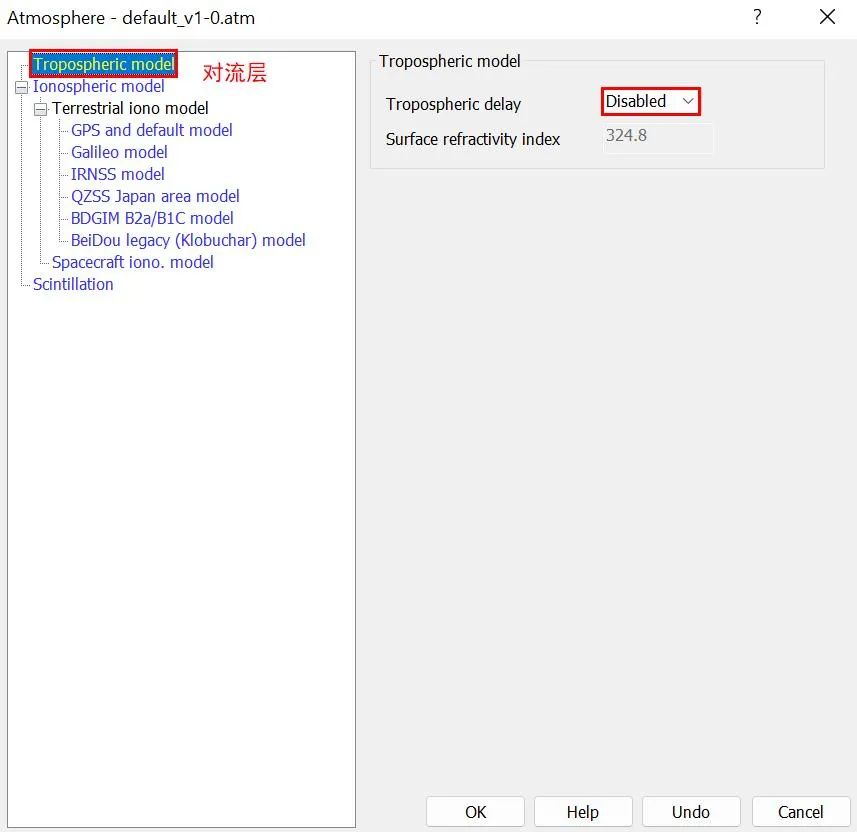

回到左邊的狀態樹，在Atmosphere下找到Atmosphere File文件并打開，找到對流層模式Tropospheric Model，將對流層延遲Tropospheric Delay設置為Disabled。

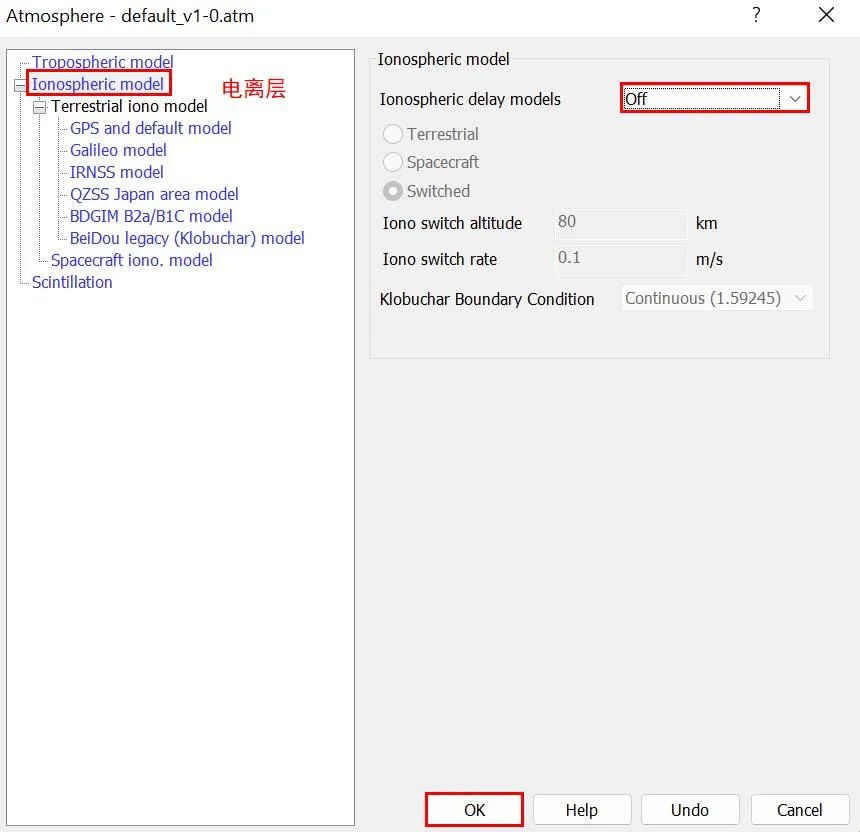

再點擊電離層模式Ionospheric Model，將電離層延遲Ionospheric Delay Models設為OFF，點OK確定。

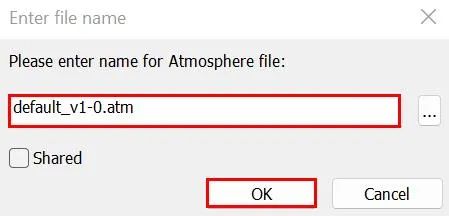

這時會彈出窗口要求輸入文件名稱，選擇默認名稱即可，點OK。
6. 運行場景
至此設置完成，可以點狀態欄的綠色小箭頭Run了。
這時可以在Received Signals窗口看到GPS 1號衛星的對流層延遲、電離層延遲、鐘差、多普勒頻移等參數都變成0了。
Part.2
SimReplayPlus設置
SimReplayPlus除第4步鐘差Clock Errors的設置不支持外，其余項均可進行設置，步驟與SimGen一致。
Part.3
SimTest設置
作為一款最基礎版軟件，SimTest用戶不支持以上設置。
